第一章 系统概述

1.1. 系统设计指导思想

大屏幕显示系统主要包括图像处理能力较强和显示效果很好的LCD拼接显示单元系统，以及与之配套的多屏外置图像处理器，支持单屏、跨屏以及整屏显示，实现图像窗口的缩放、移动、漫游、高分辨底图、网络抓图、网络集中与分散管理等功能。通过LCD拼接显示单元图像独特的处理方式，体现在多路信息的同步显示能力、系统的超强稳定工作能力和强大的软件支持能力。针对客户对大屏幕显示系统需求的特点，能够整套系统在满足标书技术要求的前提下，实现无可比拟的性价比。
根据对大屏幕拼接墙的建设目标、使用要求和物理环境情况，我们设计了这套长虹大屏幕LCD拼墙系统方案。本系统将国际卓越的高清晰度数码显示技术、LCD拼接技术、多屏图像处理技术、多路信号切换技术、网络技术、集中控制技术等的应用集合为一体，使整套系统成为一个拥有高亮度、高清晰度、高智能化控制、操作简易的 LCD大屏幕显示系统。
目前对于DLP背投技术体积与重量过大，各项关键技术指标均远不及液晶和等离子，且长时间不间断工作，加快DLP背投灯泡老化，由于只有几千小时寿命，如果一天二十四小时运行，几个月便需要更换背投灯泡。等离子由于耗电量与发热量很大，且有严重灼伤现象，并不适宜用于长时间显示静态监控画面，且用于拼接之后，整机温升更高，致使设备容易烧毁。液晶在平板显示技术中一枝独秀，其厚度薄、重量轻、低能耗、长寿命、无辐射等优点以及各项关键性能指标的优秀表现，已使它成为发展主流，前景看好。

1.2. 各种拼接墙的比较

目前大规模屏幕拼接墙有三种： PDP等离子拼接、 DLP 背投拼接、LCD液晶拼接。

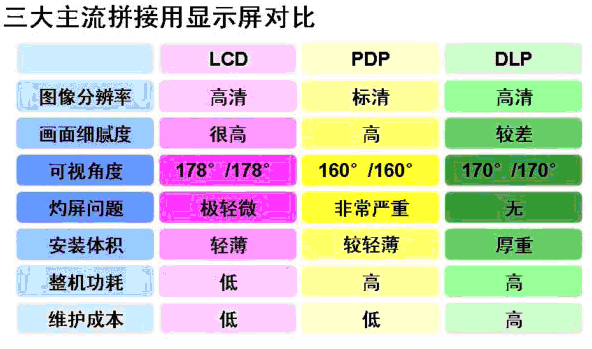

LCD、DLP、PDP性能指标比较

LCD、DLP、PDP优缺点比较

　　从功能上看，DLP背投技术体积与重量过大，各项关键技术指标均远不及等离子及液晶，且长时间不间断工作，会加快背光灯老化，由于只有几千小时的寿命，如果一天24小时运行，几个月便需要更换背光灯。等离子由于耗电量与发热量很大，且有严重的灼伤现象，并不适宜用于长时间显示静态监控画面，且用于拼接以后，整机升温更高，致使设备容易烧毁。液晶在平板显示技术中一枝独秀，其厚度薄、重量轻、低能耗、长寿命、无辐射等优点以及各项关键性能指标在优秀表现，使它成为当前发展主流。
　　从价格上看，考虑系统的经济性，就不能不提性价比，只有在高性能、高质量的前提下，系统的经济性才有意义。目前市面上的等离子（PDP）的拼接墙，但其价格较高，一般一平方米的价格高达十几万，并且由于存在等离子烙印问题，也不适宜在一些显示静态图像(安防、道路交通、港口码头等)的场合使用，总体性价比低。而DLP电视墙虽然价格比较低，但一年光灯泡的更换费用就高达几千元每块屏，一个拼接墙加起少则几万，多则十几万，几年下来，其费用惊人。
综上所述，LCD的性价比都优于DLP产品、PDP产品

1.3. 系统设计原则

1.3.1 先进型性原则

　　采用的系统结构应该是先进的、开放的体系结构，和系统使用当中的科学性。整个系统能体现当今显示技术的发展水平。

1.3.2 实用性原则

　　能够限度的满足实际工作的要求，把满足用户的业务管理作为第一要素进行考虑，采用集中管理控制的模式，在满足系统功能的基础上操作方便、维护简单、管理简便。可以根据用户对输入信号的要求，选择不同的视频处理系统，实现VGA、复合视频、S-VIDEO、YPBPR/YCBCR、DVI/HDMI信号、IP网络信号的输入，满足不同使用场合，不同信号输入的需求。可以通过控制软件，实现各种信号的切换、拼接成全屏显示、任意组合显示、图像拉伸显示、图像漫游显示、图像叠加显示等。

1.3.3 系统的可行性

　　液晶拼接墙既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意组合（M×N）。我们会根据不同的客户对拼接系统提出的系统规模、尺寸和应用要求，选择合适的产品和拼接方式，提出具体实施方案，满足系统的应用需求。
通过RS-232通讯接口来控制图像控制器来实现任意组合显示模式的切换、信号的切换等。
客户的不同需求，打造个性化系统，提供不同的实施方案和技术支持。

1.3.4 系统的可靠性

　　拼接单元可一天24小时一年365天连续工作，拼接单元具有可靠性、稳定性高等特点，以保证系统稳定可靠地运行。由于低功耗、重量轻、寿命长，无辐射等特点，使得液晶拼接墙可靠性极高。

1.3.5 系统的经济性

　　考虑系统的经济性，应从性价比来考量，只有在高性能、高质量的前提下，系统的经济性才有意义。
目前市面上的等离子（PDP）的拼接墙，但其价格较高，一般一平方米的价格高达十几万，比液晶拼接墙还要贵，并且由于其固有的缺陷，性价比较低。而DLP墙价格相对也较高，而一年光灯泡的更换费用在每个单元的屏上也高达几千块，那么一个屏幕墙加起来少则几万，多则十几万，几年下来，其费用惊人。
　　目前正值全球经济危机，各企业机关均在压缩支出,但对液晶显示产品的需求仍成递增趋势，因此在满足客户的基本需求同时，更具性价比的产品将得到客户的青睐。

1.3.6 系统的开放性及可扩展性

　　数字网络型超窄边智能液晶拼接系统遵循开放系统的原则，系统除了可以直接接入VGA、RGB、视频信号外，还应可以接入网络信号、宽带语音等，能随时对各类信号进行切换及动态综合显示，给用户提供一个交互式平台，而且支持二次开发；系统应有增加新设备和新功能的能力，使得硬件扩充变得非常简单。同时，软件也只需要进行扩容和升级就可以满足要求，而不必修改源程序。系统硬件和软件部分都能够方便的“与时俱进”。

1.4. 系统设备选型原则

(1)选用同类产品中技术较成熟、性能先进、使用可靠的产品型号，以保证器材和系统的先进性、成熟性。
(2) 选用高度智能化、高技术含量的产品，建立系统开放式的架构，以标准化和模块化为设计要求，既便于系统的管理和维护使用，又可保持系统较长时间的先进性。
(3)使用拥有广泛服务网点的知名企业器材，以保证系统维护的及时性。

第二章 具体方案

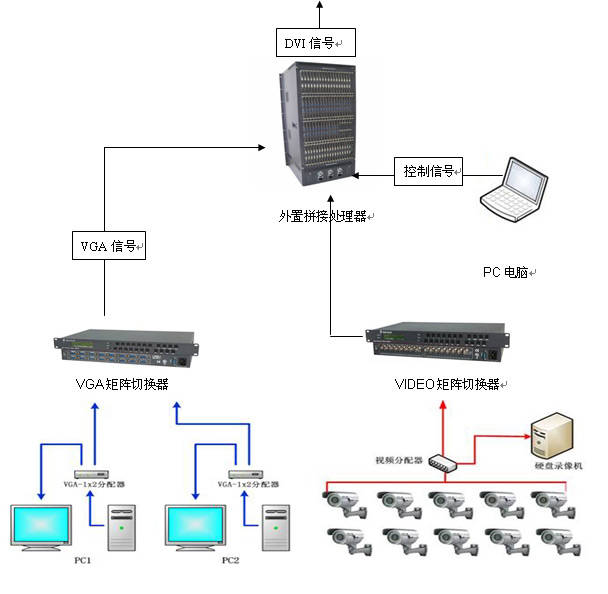

2.1. 系统连接逻辑图

2.1.1 系统配置

• 拼接单元：30台46"超窄边显示单元，拼接形式3行10列；
• 拼接器： 1台，外置拼接器，支持30个高清DVI信号输出；
• VIDEO矩阵： 1台，根据现场实际情况选用或者不用。
• 主控PC： 1台，用户可自行配置。
• 拼接支架： 1套。
• 辅材： 主要是DVI,VGA等线缆及辅材

2.2. 具体方案说明

　　前端视频信号直接进入拼接处理器，经过控制电脑的控制后输出进入大屏拼接幕墙，多屏处理器支持多屏图像拼接，画面可整屏显示，也可分屏显示，画面能够自由缩放、移动、漫游，跨屏显示，采用软件控制来实现对窗口的拼接与分割。
拼接处理器MAX可支持42个视频信号输入，36个高清DVI信号输出
备注：
1. 如果视频输入的路数超过20路，则需要增加AV视频矩阵切换器。
2. 拼接器MAX可支持36路输出，可供以后扩展需要。

2.2.1 拼接墙外观介绍

　　大屏幕拼接墙系统由46〞3′10长虹LCD拼接墙体、CH-MP多拼处理器组成。
LCD拼接墙体横向3行，纵向10列组成，全部采用46〞较好的超窄边专业数字LCD屏体单元组成。
　　46”3′10 LCD拼接墙体
　　　　46”单屏尺寸为: 1025.7mm(宽) ′× 579.8mm (高)
　　46” 10′3 LCD拼接墙全屏尺寸为：
　　　　1025.7 mm ′× 10 (宽) ′× 579.8mm ′× 3 (高)
　　　　=10257 mm (宽) ′× 1739.4 mm (高)

2.2.2 拼接幕墙的安装

整个拼接墙的支架采用钢架结构，拼接屏采用挂式安装，整个安装、拆卸操作可以在架子前完成，当拼接屏不在同一平面时，可以通过调节屏幕后挂架的螺丝来对拼接屏幕进行前后微调，使其统一在同一平面上，整个安装过程方便，简单。

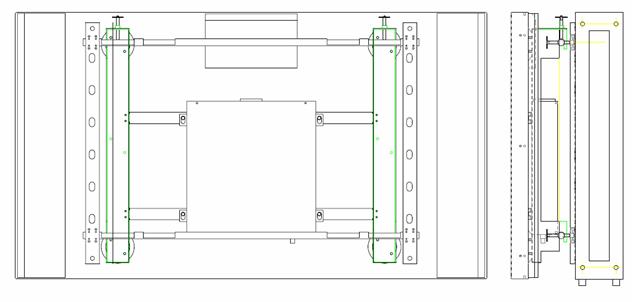

拼接挂架示意图：

拼接挂架示意图 侧面图

2.3多种显示方式

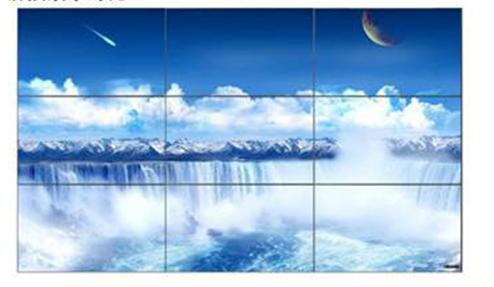

2.3.1 46寸液晶拼接墙----全屏显示

2.3.2 46寸液晶拼接墙----单屏显示

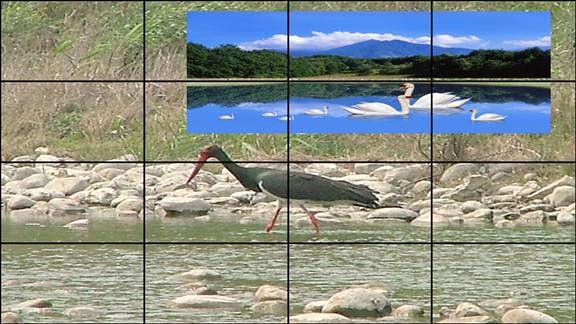

2.3.3 46寸液晶拼接墙---- 任意叠加显示

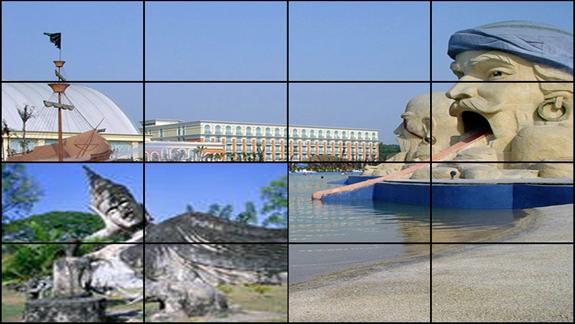

2.3.4 46寸液晶拼接墙----跨屏显示

第三章 系统主要设备技术指标

3.1. 长虹超窄边LCD拼接单元

3.1.1 LCD工作原理

　　液晶显示 (LCD)英文全称为Liquid Crystal Display，是利用液状晶体在电压的作用下发光成像的原理。组成屏幕的液状晶体有三种：红、绿、蓝，叫做三基色，它们按照一定的顺序排列，通过电压来刺激这些液状晶体，就可以呈现出不同的颜色，不同比例的搭配可以呈现出千变万化的色彩。
　　LCD采用背光原理，使用灯管作为背光光源，通过辅助光学模组和液晶层对光线的控制来达到较为理想的显示效果。液晶是一种规则性排列的有机化合物，它是一种介于固体和液体之间的物质，目前一般采用的是分子排列适合用于制造液晶显示器的nematic细柱型液晶。液晶本身并不能构发光，它主要是通过因为电压的更改产生电场而使液晶分子排列产生变化来显示图像。
液晶面板主要是由两块无钠玻璃夹着一个由偏光板、液晶层和彩色滤光片构成的夹层所组成。偏光板、彩色滤光片决定了有多少光可以通过以及生成何种颜色的光线。液晶被灌在两个制作精良的平面之间构成液晶层，这两个平面上列有许多沟槽，单独平面上的沟槽都是平行的，但是这两个平行的平面上的沟槽却是互相垂直的。简单的说就是后面的平面上的沟槽是纵向排列的话，那么前面的平面就是横向排列的。位于两个平面间液晶分子的排列会形成一个Z轴向90度的逐渐扭曲状态。背光光源即灯管发出的光线通过液晶显示屏背面的背光板和反光膜，产生均匀的背光光线，这些光线通过后层会被液晶进行Z轴向的扭曲，从而能够通过前层平面。如果给液晶层加电压将会产生一个电场，液晶分子就会重新排列，光线无法扭转从而不能通过前层平面，以此来阻断光线。

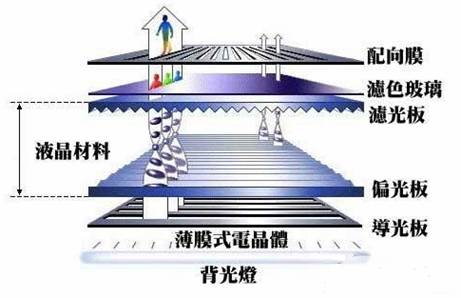

LCD工作原理图：

3.1.2 LCD拼接产品的优势

1. 高亮度

与TV和PC液晶屏相比，液晶屏拥有更高的亮度。TV或PC液晶屏的亮度一般只有250~300cd/㎡(≤ 20.1 〞)和400~500 cd/㎡(≥ 26 〞)，而长虹液晶拼接屏的亮度为700~1000d/㎡(≥26〞)。

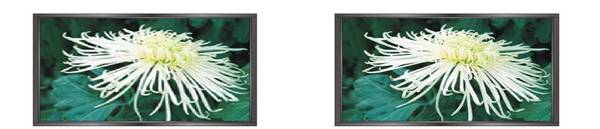

　　　　　　　　　　　普通液晶屏　　　　　　　　　　　　　　　　　 长虹液晶拼接屏

1. 高对比度
     长虹液晶拼接屏具有1000：1（ ≤20.1 〞）1500：1（ ≥ 26 〞）对比度，比传统PC或TV液晶屏要高出一倍以上，是一般背投的三倍。

　　　　　　　　　　　普通液晶屏 　　　　　　　　　　　　　　　　　长虹液晶拼接屏

1. 更好的彩色饱和度
     目前普通LCD和CRT的彩色饱和度只有72％，而长虹液晶拼接屏可以达到92%的高彩色饱和度，这得益于新开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。

　　　　　　　　　　普通液晶屏 　　　　　　　　　　　　　　　　　　　长虹液晶拼接屏

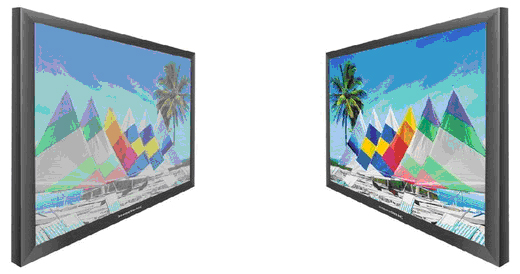

1. 更宽的视角
     PVA（Patterned Vertical Alignment）技术即“图像垂直调整技术”，利用这种技术，可视角度可达双178° (横向和纵向)。

普通液晶屏 　　　　　　　　　　　　　　　　长虹液晶拼接屏

1. 可靠性更好
     普通液晶屏为电视，PC显示器设计，不支持日夜连续使用；长虹液晶拼接屏为监视器、广告牌设计，支持在公众场合日夜连续使用。
2. 纯平面显示
     LCD是平板显示设备的代表，是真正的纯平显示器，完全无曲率大画面，无变形失真。
3. 亮度均匀，影像稳定不闪烁
     由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新亮点。因此，LCD亮度均匀、画质高而且绝对不会闪烁。
4. 120HZ倍频刷新频率
     专利的120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。
5. 更长使用寿命

普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，长虹液晶拼接屏背光源的使用寿命均可达6万小时以上，这就确保了拼接幕墙使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性并且确保幕墙的使用寿命不低于6万小时。

1. 采用3D高画质图像数字处理技术

3D数字梳状滤波和3D数字图像降噪技术，可大大消除图像细节的杂波干扰、边缘锯齿现象。

1. 采用RC智能自适应数字处理技术

RC即DLC（动态场景控制）、WLE（白电平延伸）、BLE（黑电平延伸）自适应控制电路，特别适合在夜间监控时彩转黑摄像头输出较弱的信号时，能自动对图像的灰度等级、色温进行调整，保证图像的真实还原性，有效提升图像的景深层次感。

1. 采用H2S宽动态技术

视频高清宽动态同步自适应双码流技术，能快速适应处理不同频率状态下的高清视频图像信号，彻底解决不同频率下产生的图像闪烁导致视觉疲劳现象。尤其是与前端特殊工控机系统之间的匹配，经过专业测试，彻底解决了主控机二次重复播放时的失真、衰减等现象，消除了数据进行1/2信号取样后的缺失空间，完全能自动适应不同场频状态下的高速图像信号，实现图像的稳定、清晰、实时性。

1. 采用特殊勾边锐度图像提升处理技术

采用特殊图像勾边电路，能够大大消除图像边缘的串色、锯齿等，使得图像轮廓更加分明，层次感更强，从而更有效地提高图像的清晰度及锐度。

1. 采用图像快速抓拍技术

在对所抓拍到人的脸部细节上，能准确地分辨出脸部的皱纹、疤痕、黑痣等，无明显拖尾、重影等，肤色还原更加真实、逼真。

1. 采用智能自动消残影技术

输入的图像在一段时间内处于静止状态时，系统即启动“消残影引擎”，这个引擎会自动识别输入图像的静止或运动情况，来判断当前屏幕所显示画面的动与静，及时发出命令使得显示在屏幕上的静止画面在水平方向上产生一定幅度的相位位移，从而消除在静止画面时液晶分子容易被损伤的情况，有效延长液晶屏的使用寿命。

1. 高可靠、高稳定，使用寿命长，维护成本低

工业级的液晶面板与普通液晶电视（显示器）的液晶面板相比，采用工业级的电源模组，低噪音风扇散热系统，不间断工作6万小时以上。液晶显示技术没有任何需要定期更换的耗材设备，所以维护、维修成本极低。

3.1.3 长虹液晶拼接屏的新特性

　 长虹液晶拼接屏，高清显示，经久耐用，平均6万小时无故障，防灼屏、易散热，拥有立体组合、多媒体发布等多项领先技术，全面超越等离子拼接、ＤＬＰ背投。

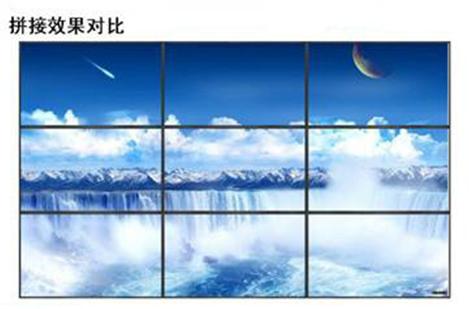

1、窄缝拼接
樶 窄处仅有2.4mm，是目前市场上边框极窄的显示屏，其出众的显示效果超乎想象。

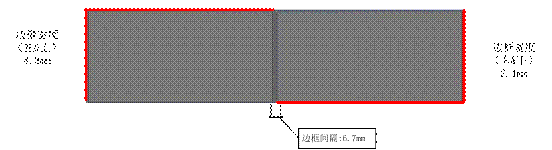

6.7毫米拼缝

22毫米拼缝

２、第二代积木互联技术
　　第二代积木互联技术首次做到了液晶视频墙多造型、多角度、多功能的立体拼接，真正摆脱了以往平面矩阵的传统拼接方式，是大型液晶视频墙领域的又一次历史突破。
3 、超高清图像管理系统
　　管理系统的图像输出分辨率可达1920×1080。

3.1.4 长虹液晶拼接单元的技术指标

3.2. 长虹CH-MP系列图像处理器

3.2.1 图像处理器功能

1. 可输入多种视频信号，支持VIDEO、VGA、DVI信号，单机可以支持72个大屏幕显示。
2. 可以随意调整图像位置，设置图像的拼接。
3. 多种控制方式

包括RS232串口以及以太网远程控制。

1. 多RGB信号实时并行处理。
2. SD卡输入

可以动态读取SD卡中的图片，动态更换底图，实现超高分辨率可更换底图，这就为一些超 高分辨率的图像显示提供了可能性。

1. DVI/HDMI输入

可添加多达36个DVI/HDMI输入卡，以提供多达72个DVI-D 输入端口和72个数字处理 器，将来自计算机资源例如膝上型电脑、台式机中的图像显示在虚拟显示墙上。输入的DVI信号可以在虚拟显示墙上任意开窗、移动、缩放、叠加。由于数字信号无需经过A/D就可 记入系统，因此色彩还原更加准确，一致性更好，无需专业人员调节就可达到专业级的显 示效果。

3.2.2 长虹CH-MP系列图像处理器特点

1. 全模块化易维护可升级

输入卡、输出卡、电源控制、散热风扇均可在一分钟内拆卸更换。用户可以根据需要在未 来扩容。

1. 单机可支持多个屏幕显示

输入的多路视频信号和VGA信号，单机可以支持72个大屏幕显示。

1. 可不断电更换散热风扇

风扇作为耗材是每隔几年是需要更换的。 我们可以无需返厂用户自己就可以简单的更换风 扇。

1. 冗余电源 N+1冗余电源设计

多只电源功能工作分担负荷，任何一只损坏不会影响整台设备的运行。

1. 一体化设计

单台设备就可实现大规模拼接无需级联。

1. 网络底图功能

通过千兆网络与服务器联接为服务器上的行业软件提供一个大分辨率的运行环境，无需修 改行业软件就能输出超大分辨率到拼接墙。

1. 帧同步技术

高速运动的图像在各个屏幕上是同步的无屏间不同步问题。

1. 双缓冲技术

播放运动画面无帧间不同步造成的横切纹问题。

1. 革命性的背板系统交换架构

系列控制器的核心是极具艺术创想的背板系统交换架构。 传统的总线结构，例如PCI总线， 资源被所有的外围设备分享，从而使控制室环境下的大量的数据和图像传输受到制约。 长 虹控制器的背板系统架构为他的72个外围槽位每个都提供了高达5Gb/s的传输带宽。 从 而确保提供快速的优质的画质。不管显示墙的大小都能保证图像信号的流畅。

1. FPGA并行设计

同时开多个窗口的情况下不卡帧，开出窗口的数量对任意窗口的图像流畅度无影响，并行 设计，保证各个窗口独立的带宽，从而保证流畅的画面效果。控制器无论规模大小都能保 证无论怎样开窗个窗口都画面都是流畅的无相互印象。

1. 高清输入高清输出

输入输出均支持1920×1080的高分辨率。

1. 每物理屏幕可支持开4个窗口

拼接墙上的每隔物理屏幕都可以开出四个窗口。

1. 同一个信号可重复开窗

同一个信号可在拼墙的多个位置开多个窗。

1. 真正的网络控制

无需虚拟串口 可直接通过网络控制控制器。

1. VGA并行设计

同时开多个窗口的情况下不卡帧，开出窗口的数量对任意窗口的图像流畅度无影响，并行 设计，保证各个窗口独立的带宽，从而保证流畅的画面效果。

1. 支持图像回显功能

操作人员在做控制器图像显示模式（方式）设置时，可以通过本地计算机浏览拼接屏实际 的显示模式（方式）效果。

3.2.3 长虹CH-MP系列图像处理器技术参数

第四章 大屏幕管理软件介绍

4.1．软件介绍

　　长虹外置处理器拼接软件，模块清晰，操作简单，PC机通过RS-232或网络连接方式，连接大屏处理器来控制大屏的显示模式，可清楚的显示每个输入信号在线情况，通过控制软件可实现图像的任意拼接。软件可以储存多个设置模式，然后在需要显示不同设置的模式时随意读取即可。
　　大拼处理软件设置好显示模式后，可脱离大屏拼接处理器，大屏模显示状态不会受到PC机脱离的影响，可继续正常显示设置好的显示模式。

4.2. 基本参数的设置

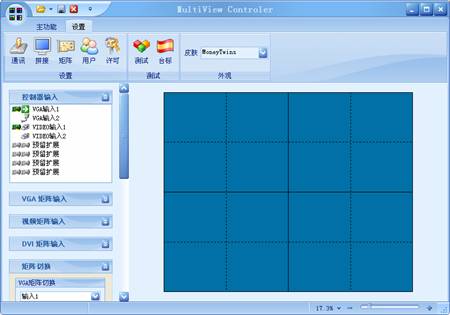

1、首先，确定设备的串口或网口已与主机连接，双击ScreenCXP1.0，打开控制软件，如图1所示。

图1

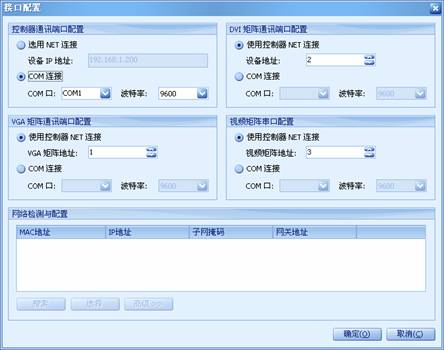

单击 “设置”选项卡 ，单击“通讯”按钮，出现如图2所示对话框。根据实际情况，在：“控制器通讯端口配置”选择合适的COM口或NET，单击 “确定” 。

图2

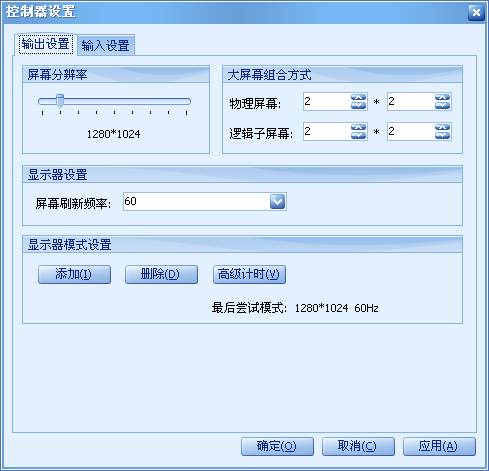

2、单击 “拼接”按钮 ，出现如图3所示对话框。根据实际应用情况，选择合适的屏幕分辨率，大屏幕组合方式及屏幕刷新频率，点击 “应用 — 确定” 。
3、其他：控制软件还提供了内容丰富的功能按钮，如“台标”，可以在所开窗口的左上角叠加输入源的类型，“皮肤”选项可使用户根据自己的爱好选择不同的软件风格。

图3

4.2．新窗口的建立

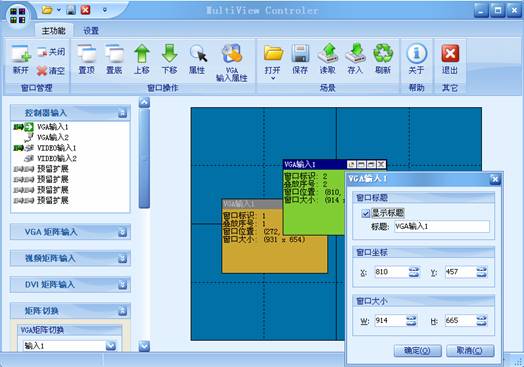

　　单击“主功能”选项卡，出现如图4所示的界面。从软件左边“控制器输入”中选择所开窗口的输入源，在控制软件的蓝色区域，按住鼠标左键，向右下方拖动，到了合适的位置后松开鼠标左键，或单击“新开”图标，在“窗口坐标”一栏中可以改变所开窗口的位置（以左上角顶点为基准）；在“窗口大小”一栏中可以改变窗口的大小，单击“应用”。

图4
若想改变已开出窗口的大小及位置，可以通过两种方式：

1. 通过鼠标对已开窗口进行拖放。具体方法：把鼠标移至所开窗口的右下方边缘处，当鼠标变成”<->”时，按下鼠标左键，对窗口进行拖拽，到合适的大小后，松开鼠标左键。将鼠标放在所开的窗口上，这时按下鼠标左键，移动鼠标，窗口会被移动，到合适的位置时松开鼠标。但这种方法只能组略的调整其大小及位置，要想精确的调整，必须要通过第2种方式。
2. 将鼠标放在要调整的窗口上，右击鼠标，出现如图5所示菜单。选择“属性” ，出现如图4所示界面，通过“位置”及“长宽”来精确调整。

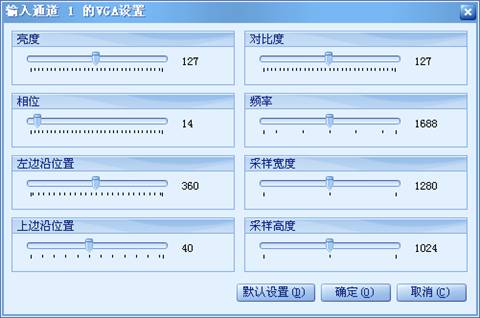

　　关于输入源的类型。若使用DVI或视频输入，则直接应用就可以。如果选择VGA输入，需单击“VGA输入属性”图标，出现如图5所示界面。通常情况下，用户不需要去调节，或只对“左边沿位置”和“上边沿位置”以及“相位“进行微调即可，其他参数不建议用户去更改。如果用户不小心错误调节了这些参数，可以点击“默认设置 — 应用” ，即可恢复默认设置。

图5

4.3．窗口之间的层次关系

　　窗口建立完成之后，其层次关系可以通过一下操作来改变：如图4所示，选中一个窗口，通过单击“置顶，置底，上移，下移”来改变窗口之间的层次关系。

4.4．窗口的关闭

　　要关闭一个窗口，可以通过单击窗口右上角的“X”来实现；要将所有的窗口都关闭，如图4所示，单击“清空”图标 。

4.5．场景的保存与调用

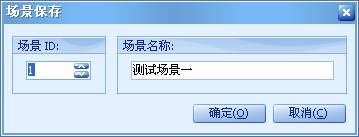

　　将所有窗口的位置，大小及输入源及布局调整完成后，若希望将其存档，如图6所示，可单击“存入”图标，输入其场景ID，单击“确定” 。
需要调用场景时，单击“读取”图标，如图6所示，选择要调用的场景ID，单击确定即可。

图6

第五章 安装条件

• 电源要求：系统的电源为AC 220V 5%；用有保护接地线的三眼插座；插座数与显示屏数有关，一般控制器，拼接屏用6孔插座，每路约1000W，10A。大屏控制器及控制PC等要求同相供电。电源电压要稳定，可靠，特别防止断电后立即加电。因此，原则上要求大屏幕拼接系统的电源必须采用相应功率的UPS供电。
• 承重要求：长期承重350Kg/㎡
• 安装地面要求平整结实，承重力强；机架一般直接装在水泥地面上；如需要装在地板上，地板下需要作加强处理。
• 作为拼接墙体的装修墙，要求墙体牢靠，窗口四周平直不变形,系统的网线要接到大屏控制器位置。
• 安装尺寸要求：

　　　　大屏幕尺寸：
　　　　　　1025.7 mm ′× 10 (宽) ′× 579.8mm ′× 3 (高)
　　　　　　=10257 mm (宽) ′× 1739.4 mm (高)

为了保证拼接墙整体的美观，建议拼接墙安装完毕后再进行二次装修。

• 大屏房间要求恒温、恒湿，推荐工作环境温度18～25度，推荐工作湿度<60%。
• 系统要有良好的接地，接地电阻≤5Ω。
• 大屏房间要求保持干净，防尘，保证大屏幕的幕和箱体的干净。
• 大屏幕显示墙面避免光线直射，用窗帘遮光。
• 消防喷头尽可能远离拼接墙, 并且要用喷雾灭火剂。
• 机房必须是装修清理完毕才能进行大屏幕施工。
• 安装要求

1）安装地面要求平整结实，承重力强，不变形。
2）基座一般直接与抗静电地板接触，以保证地面长期承重受力不变形。

• 操作控制台（室）装修及设备位置要求

1）操作控制电脑的位置应在拼接屏幕的正对面，要求操作员可以方便直观的看到拼接屏的操作。如果有专门隔断的操作控制室，则操作控制室与大屏显示室之应有透明玻璃，方便操作员的观看。
2）控制电脑应尽可能位于拼接屏的正对面方向，并与拼接屏有合适的距离，以便于调试、色彩调整等操作。
3）图像控制器的摆放应位于屏幕墙旁边或后面的通道（机柜内），应尽量靠近投影箱体的接口，减少VGA走线距离。

• 光线要求

1） 灯光照明建议采用内藏筒灯，灯光不宜直接对准屏幕方向，距离屏幕保持3米以外，以免影响投射效果。
2） 如果控制室的窗户较大，应避免日照光线直射，用窗帘遮光，窗帘应采用深色。

• 走线及线槽要求

1）弱电线缆（VGA线、视频、网络、串口、鼠标键盘延长线等）应与强电线缆隔开走线，避免信号干扰。如果是用走线槽，则不能共用一个走线槽，应分不同的走线槽分开走线。
2）如果是地板砖、复合木地板等固定的地面，要求从信号源（计算机VGA信号、视频信号）和控制电脑到图形控制器（或投影机接口）之间要有走线槽，走线距离越短为宜。
3）如果是抗静电地板，则走线出口处应开孔，留线缆出口。

• 空调要求

1）拼接屏背后的维修通道内要有良好的温度控制和散热措施。如果是中央空调应有空调进、出风口，如果没有中央空调，应加设专门的空调，空调功率大小视大屏规模而定。
2）维修通道内温度与拼接屏控制室房间温度应可控制并基本保持相同。
3）系统设备要有良好的接地，接地电阻<2Ω，保证遇到雷击等特殊状况时设备不损坏。

• 系统环境

1）拼接系统的背面是维修通道，维修通道宽度一般不小于0.60米
2）大屏房间要求有较好的温度和湿度控制。工作环境温度为23℃±5℃，相对湿度20%-80%。拼接背后要有空调。
3）拼接屏幕前后空调温度和湿度应调到同一刻度，以确保拼接墙散热和拼接屏幕的平整度。
4）拼接屏房间要求保持干净，防尘。
5）消防喷头尽可能远离拼接墙, 并且要用喷雾灭火剂。
