EC235|EC235-1|EC235-2|LCJ|力士坚|电插锁|--020-38601810

EC-200,EC200-1,EC-200-2

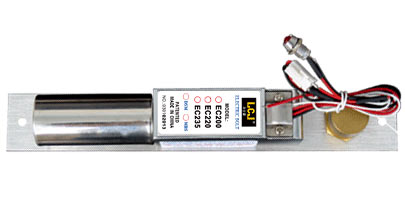

EC-235

EC235 带延时电插锁

产品概述

　　嵌入式安装，用遮板遮挡结合缝隙，外观美观，适合办公楼、小区等有框门安装使用

产品特性

门状态LED指示灯
先进的电源管理方式
自带多种锁延时功能
定位珠帮助精确定位
选用优质造磁材料和特殊工艺处理，长时间工作后不产生残磁
结合电子、机械、力学原理设计生产，做到低电流就能工作，经久耐用
无框玻璃门，可通过安装辅助支架配合安装
适合办公楼、小区等

技术指标

型号	EC235	EC235-1	EC235-2
适合门种类	有框门，上下玻璃门
定位珠	加强定位功能
定位装置	定位珠+磁点定位
锁体尺寸	235(L)×35(W)×38(H)mm
磁扣板尺寸	L130×W30×H20mm
磁扣板特点	感应高度可调
工作电压	DC12V±15%
启动电流	650mA
工作电流	250mA
延时	自带锁延时功能：约0、3、6、9秒
开锁方式	断电开锁
上锁方式	通电+磁感应上锁
开锁角度	180°
安装方式	嵌入式
导线要求	ø0.3²多股铜线
承受压力	1000Kg
指示灯	有指示灯显示上锁状态
DSM 门状态信号	无	有	有
MBS 锁状态信号	无	无	有
工作环境温度	-10℃ ~ +50℃
通电后温度	常温+15℃
重量	1000g
通过认证	公安部安全与警用电子产品质量检测中心(MA)型式检验. 欧盟CE认证
扩展安装	上辅助架/下辅助架
可选辅助架	上夹：PZEC235 下夹：PFEC130

EC235标准包装清单

序号	项目	规格	数量	单位	备注
1	锁体	235(L)×35(W)×38(H)mm	1	把
2	磁扣板	L100×W35×H3mm	1	块
3	装饰面板	245(L)×40(W)×1(H)mm	1	块
4	木牙螺丝	M4*21	5	颗
5	机械螺丝	M5*10	5	颗
6	说明书		1	份
7	合格证		1	份

EC系列尺寸规格对比表

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N
EC200A	200	35	38	3	35	166	100	30	30	3	26	210	40	1
EC200B	200	35	38	3	35	166	100	30	30	3	26	210	40	1
EC200D	200	35	38	3	35	166	100	30	30	3	26	210	40	1
EC200G	200	35	38	3	35	166	100	30	30	3	26	210	40	1
EC200	200	35	38	3	35	166	100	30	30	3	26	210	40	1
EC220	220	35	38	3	35	166	100	30	30	3	26	230	40	1
EC235	235	35	38	3	35	166	100	30	30	3	26	245	40	1

EC200B

安装缝隙：玻璃门与门框的MIN可安装距离不小于4mm;若上下都为玻璃，要借助辅助架来安装，玻璃门与玻璃门框之间MIN距离不小于 7 mm

　LCJ EC-235安装说明书

　LCJ EC-235产品说明书
