DS-8004HE-SL,DS-8008HE-SL,DS-8012HE-SL,DS-8016HE-SL

DS-8016HE-SL
产品概述
DS-8000HE-SL系列是海康第三代网络硬盘录像机,同时具备数字视频录像机(DVR)和数字视频服务器(DVS)的特性,既可本地独立工作,也可联网协同工作。
DS-8000HE-SL系列网络硬盘录像机部分通道最高支持4CIF编码(D1),等于DVD清晰度;其他通道可达到2CIF,支持对应视频环通输出,支持2路音频输入。
DS-8000HE-SL系列网络硬盘录像机具有2 路本地视频输出;具有报警连动功能,支持16 进4 出,用于做报警连动时候,报警后对应画面可最大化显示。
DS-8000HE-SL系列网络硬盘录像机可以连接VGA显示器或者2路BNC接头监视器
DS-8000HE-SL系列网络硬盘录像机还支持两路图像同步回放,方便图像动作比对
产品特性
- 采用高性能DSP实现H.264视频编码压缩
- 支持事件压缩功能
- 本地信号量报警,支持Email联动发送报警信息及截图,支持PTZ联动
- 支持DDNS、NTP功能
- 支持多种解码器协议
- 支持通过网络设置参数、预览图像及云台控制
- 支持键盘控制
- 支持USB设备、SATA刻录机对录像手动备份,支持SATA硬盘自动备份
- 支持USB鼠标
- 支持水印(WATER-MARK)技术
- 4/8/12/16路机的第一个、第五个、第九个和第十三个视频输入通道最高支持4CIF分辨率编码,其余通道最高支持2CIF编码
- 支持视频环通输出
- 所有机型的报警接口为16进4出
- 所有机型支持8个SATA接口,其中的1个SATA可用于eSATA,作高速备份或外接盘库
- 支持主、辅两个本地监视通道
- 2 路BNC,1 路VGA输出
- 双码流技术,录像清晰度与网络传输占用带宽分别设置
- 支持双路回放,方便同步录像比对
- 2路音频输入
- 型号:DS-8004HE-SL,DS-8008HE-SL,DS-8012HE-SL,DS-8016HE-SL
技术指标
| 视频压缩标准 | H.264 |
| 实时监视图像分辨率 | PAL:704×576/NTSC:704*480 |
| 回放分辨率 | QCIF/CIF/2CIF/DCIF/4CIF |
| 视频输入路数 | 4/8/12/16 |
| 视频输入接口 | BNC(电平:1.0Vp-p,阻抗:75Ω),支持PAL、NTSC制 |
| 视频输出 | 2路,BNC |
| 视频环通输出 | 4/8/12/16 |
| 视频帧率 | PAL:1/16--25帧/秒 |
| 码流类型 | 视频流/复合流 |
| 压缩输出码率 | 32K- -2M可调,也可自定义(上限 8M,单位:bps) |
| 音频输入路数 | 2 路 |
| 音频输入接口 | BNC(电平:2Vp-p,阻抗:1kΩ) |
| 音频输出 | 2路,BNC(线性电平,阻抗:600Ω) |
| 音频压缩标准 | OggVorbis |
| 音频压缩码率 | 16Kbps |
| 语音对讲输入 | 1路,BNC(电平:2Vp-p,阻抗:1kΩ) |
| 双路回放 | 支持 |
| 双码流 | 支持 |
| 通讯接口 | 1个RJ45 10M/ 100M自适应以太网口,1个RS232口,1个RS485口 |
| 键盘接口 | 1个(支持级联) |
| 硬盘接口 | 8个SATA硬盘,每个硬盘容量支持高达2000GB |
| USB接口 | 1个,支持U盘,USB硬盘,USB刻录机,USB鼠标 |
| VGA接口 | 1个,分辨率:800×600/60Hz,1024×768/60Hz,1280×1024/60Hz |
| 报警输入 | 16路 |
| 报警输出 | 4路 |
| 电源 | 220VAC,50HZ |
| 功耗(不含硬盘) | ≤70W |
| 工作温度 | -10℃--+ 55℃ |
| 工作湿度 | 10%--90% |
| 机箱 | 19英寸标准机箱 |
| 尺寸(mm) | 90mm(高)× 441mm(宽)× 470mm(深) |
| 重量(不含硬盘) | ≤ 8Kg |

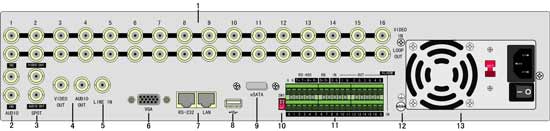

产品接线板图

1-VIDEO IN视频输入接口,LOOP OUT视频环通输出接口;
2-AUDIO IN音频输入接口;
3-SPOT VIDEO OUT辅助本地监视接口,SPOT AUDIO OUT辅助本地监听接口;
4-VIDEO OUT本地监视接口,AUDIO OUT本地监听接口;
5-LINE IN语音输入接口;
6-VGA显示器输出接口;
7-RS-232串行接口,LAN网络接口;
8-USB备份接口;
9-eSATA备份/扩展存储接口(可选);
10-RS-485匹配电阻开关;
11-RS-485串行接口,KB键盘接口,ALARM IN报警输入、ALARM OUT报警输出模块;
12-接地端,多台设备级联时,一定要先通过该接地点共地,再与控制键盘和电源输入保护地连接;
13-AC 220V电源。
![]() |
||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||
