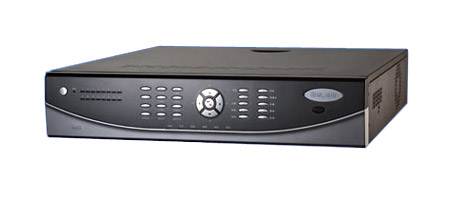

DS-8116HE-S
产品概述
DS-8100HE-S系列是海康第三代网络硬盘录像机，同时具备数字视频录像机（DVR）和数字视频服务器（DVS）的特性，既可本地独立工作，也可联网协同工作。
DS-8100HE-S系列网络硬盘录像机部分通道支持4CIF编码（D1），其余通道支持CIF编码；其他通道可达到2CIF，且全部对应视频都带音频输入，回放时，音视频同步。
DS-8100HE-S系列网络硬盘录像机具有2 路本地视频输出；具有报警连动功能，支持16 进4 出，用于做报警连动时候，报警后对应画面可MAX化显示。
DS-8100HE-S系列网络硬盘录像机可以连接VGA显示器或者2路BNC接头监视器
VGA、VIDEO OUT互斥输出
产品特性
- 菜单界面友好、便于操作
- VGA视频输出分辨率高达1024*768
- 支持图像的本地预览、存储与回放
- 支持预览图像与回放图像的电子放大
- PTZ控制时，可通过鼠标对图像进行局部放大
- 不同通道可设定不同的录像保存周期
- 支持定时和事件两组视频编码参数
- 支持冗余录像
- 支持硬盘盘组管理
- 支持NTP（网络校时）、SADP（自动搜索IP地址）协议
功能和性能
- 压缩处理功能
·支持PAL/NTSC制式视频信号输入。
·采用H.264视频压缩技术。
·采用OggVorbis音频压缩标准。
·每个通道的视频编码参数独立可调，包括分辨率、帧率、码率、图像质量等。
·每个通道支持定时和事件两套压缩参数。 - 本地监控
·VGA显示，分辨率达1024*768。
·支持1/4/9/16画面预览，预览通道顺序可调。
·支持预览分组切换、手动切换或自动轮巡预览，自动轮巡周期可设置。
·支持预览的电子放大。
·可屏蔽指定的预览通道。
·支持视频移动侦测、视频丢失检测、视频遮挡检测、视频输入异常检测。
·支持视频隐私遮盖。
·支持多种主流云台解码器控制协议，支持预置点、巡航路径及轨迹。
·云台控制时，支持鼠标点击放大、鼠标拖动跟踪功能。 - 硬盘文件管理
·MAX支持8个SATA硬盘，可支持每个MAX容量为2TB的硬盘。
·支持硬盘S.M.A.R.T技术。
·支持硬盘休眠。
·支持硬盘盘组管理。
·文件格式与Windows系统兼容，采用硬盘空间预分配技术杜绝硬盘碎片的产生。 - 录像与回放
·支持循环写入和非循环写入两种模式。
·支持定时和事件两套压缩参数。
·录像触发模式包括手动、定时、报警、移动侦测、动测或报警、动测和报警等。
·每天可设定8个录像时间段，不同时间段的录像触发模式可独立设置。
·支持开关量报警及移动侦测的预录及延时录像。
·支持录像文件的锁定和解锁。
·支持本地冗余录像。
·支持指定硬盘内的录像资料仅供读取，只读属性。
·支持按通道号、录像类型、文件类型、起止时间等条件进行录像资料的检索和回放。
·支持回放时对任意区域进行局部电子放大。
·支持回放时的暂停、快放、慢放、前跳、后跳，支持鼠标拖动定位。 - 资料备份
·支持通过USB接口进行备份。
·支持内置SATA刻录机进行备份。
·支持按文件和时间进行批量备份。
·支持回放时进行剪辑备份。
·支持备份设备的管理与维护。 - 报警与异常管理
·支持报警输入/输出的布防时间设置。
·支持视频丢失报警、视频移动侦测报警、视频遮挡报警、视频信号异常报警、输入/输出视频制式不匹配报警、非法访问报警、网络断开报警、IP冲突报警、硬盘错误报警及硬盘满报警。
·各种报警可触发弹出报警画面、声音警告、上传中心和触发报警输出，另视频移动侦测、开关量报警可触发任意通道录像；各种异常可触发声音警告、上传中心和触发报警输出。
·系统运行异常时可自恢复。 - 其他本地功能
·用户可以通过前面板按键、鼠标、遥控器、专用键盘等操作。
·三级权限用户管理，管理员可创建多个操作用户并设定其权限，权限可细化到通道。
·完备的操作、报警、异常及信息日志记录和检索。
·支持手动报警触发、清除。
·支持设备配置信息的导入/导出操作。 - 网络功能
·支持10M/100M自适应网络接口。
·支持TCP/IP协议簇，支持PPPoE、DHCP、DNS、DDNS、NTP、SADP等协议。
·支持单播和组播，单播时支持TCP、UDP、RTP协议。
·支持远程搜索、回放、下载、锁定及解锁录像文件，支持断点续传。
·支持远程获取和配置参数，支持远程导出和导入设备参数。
·支持远程获取设备运行状态、系统日志及报警状态。
·支持远程按键操作。
·支持远程锁定、解锁面板按键和鼠标。
·支持远程格式化硬盘、升级程序、重启、关机等系统维护操作。
·支持RS-232、RS-485透明通道传输。
·报警和异常可上传远程报警主机。
·支持远程手动触发和停止录像。
·支持远程手动触发和停止报警输出。
·支持远程JPEG抓图。
·支持远程PTZ控制。
·支持语音对讲或语音广播。
·内嵌WEB Server。
技术指标
| 视频压缩标准 | H.264 |
| 模拟视频输入 | 4/8/16路，BNC（电平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自适应 |
| 音频压缩标准 | OggVorbis |
| 音频输入 | 4/8/16路，BNC接口（电平：2Vp-p，阻抗：1kΩ） |
| 语音对讲输入 | 1个，BNC接口（电平：2Vp-p，阻抗：1kΩ） |
| 图像监视分辨率 | PAL：704*576 NTSC：704*480 |
| VGA输出 | 1个，分辨率：1024*768/60Hz |
| 回放分辨率 | 4路设备：4CIF/DCIF/2CIF/CIF/QCIF |
| 8/16路设备：4CIF/2CIF/CIF/QCIF | |
| 视频输出 | 2路，BNC（电平：1.0Vp-p，阻抗：75Ω） |
| 视频帧率 | 4路设备，PAL：1/16--25帧/秒，NTSC：1/16--30帧/秒 |
| 8/16路设备，PAL：1--25帧/秒，NTSC：1--30帧/秒 | |
| 压缩输出码率 | 32Kbps-2048Kbps，可自定义 |
| 音频输出 | 1路，BNC接口（线性电平，阻抗：600Ω） |
| 音频输出码率 | 16kbps |
| 类型 | 4/8个SATA接口 |
| MAX容量 | 每个接口支持MAX容量为2TB的硬盘 |
| 网络接口 | 1个，RJ45 10M/100M自适应以太网口 |
| 串行接口 | 1个RS-232接口（用于参数配置、设备维护、透明通道）； |
| 1个RS-485控制接口（用于云台控制）； | |
| 1个RS-485键盘接口（用于专用控制键盘） | |
| USB接口 | 3个，USB2.0 |
| 报警输入 | 4/16路开关量 |
| 报警输出 | 2/4路开关量 |
| 电源 | AC220V，47--63 HZ |
| 功耗（不含硬盘） | ≤50W |
| 工作温度 | -10℃--＋55℃ |
| 工作湿度 | 10％--90％ |
| 机箱 | 19英寸标准2U机箱 |
| 尺寸（mm） | 90mm(高)×441mm(宽)×470mm(深) |
| 重量（不含硬盘） | ≤8Kg |
产品接线板图
1－VIDEO IN视频输入接口，AUDIO IN音频输入接口；
2－SPOT VIDEO OUT本地辅助监视接口；
3－VIDEO OUT本地监视接口，AUDIO OUT音频输出接口；
4－LINE IN语音输入接口；
5－VGA显示器输出接口；
6－RS-232串行接口；
7－LAN网络接口；
8－USB接口
9－RS-485匹配电阻开关；
10－RS-485串行接口，KB键盘接口（支持级联），ALARM IN报警输入、ALARM OUT报警输出模块；
11－接地端，多台设备级联时，一定要先通过该接地点共地，再与控制键盘和电源输入保护地连接；
12－AC 220V电源。
