|首页 > 防盗器材 >honeywell >Vista 系列报警主机扩展模块 |
共有 17 个产品型号 |
|
|
|
| |
|
 |
|
4190SN 2 防区总线扩充模块 |
- 2防区总线扩展器
- 1~2mA,右区无线末电阻
- 接常闭探测器
- 左区有线末电阻监测
- 可选常开或常闭探测器
|
 安装手册 |
|
|
|
 |
|
4293SN 可编址1 防区扩展模块 |
- 对常规探测器进行自学式编址，以便接入ADEMCO支持总线的主机
- 支持1个常闭回路
- 电流：1 mA
- 尺寸：44.5×9.5×6.4 mm
|
| 接线图 安装手册 认证证书 |
|
|
| |
|
 |
|
4193SN 可编址2 防区扩展模块 |
- 可将常规探测器接入总线系统主机
- 支持两个回路：1个EOL回路＆1个NC回路
- 电流：1mA
- 尺寸：64 x 13×7 mm
|
| 安装手册 认证证书 |
|
|
| |
|
 |
|
4208SN 可编址8 防区扩展模块 |
- 可接入8个有线防区
- 采用自学习模式来识别8个防区
- 可通过DIP开关选择正常模式或快速反应模式
- 所有的防区均带EOL监控
- 外壳防拆保护
- 电流：16mA
|
| 产品手册 安装手册 认证证书 |
|
|
| |
|
 |
|

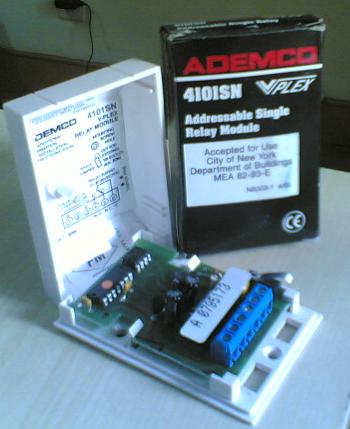

4101SN 1 路总线继电器模块 |
- 自学习模式
- 内置1个防区
- 内置1个继电器
- VlSTA-120主机MAX可接入64个该类模块
|
| 产品手册 安装手册 认证证书 |
|
|
| |
|
 |
|
4204 4 路继电器模块 |
- 为VISTA-120/250BP提供32路继电器输出，该模块通过与键盘并联的方式接入系统
- 并提供联动灯光，警号，扬声器，开门等接口
- 还可联动CCTV系统的摄像机及其它设备
|
| 安装手册 认证证书 |
|
|
| |
|
 |
|
4297 总线延伸模块 |
- 若所需总线回路长度超过MAX允许长度(1220米)，则需要一个4297模块接到第一个回路末端以延伸总线长度
- 如果总线回路电流消耗超过1 28mA，则用4297模块可额外提供1 28mA的电流
- 连接到总线回路，用辅助电源对模块供电
|
| 安装手册 认证证书 |
|
|
| |
|
 |
|
4100SM 接口模块 |
- 主机串行打印机接口模块
- 安装时可通过4100SM使PC和主机相连以下载编程（无需MODEM）
- 为串行打印机打印事件记录提供RS232标准输出
- 供电：12VCD，25mA（可从主机辅助输出供电）
25针标准RS232输出接口
适用主机：VISTA120
|
安装手册
应用手册 认证证书 |
|
|
| |
|
 |
|

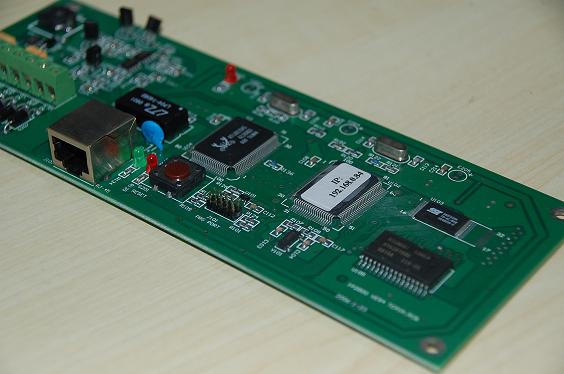

IP-2000 网络接口模块 |
- 配合IP-Alarm接警处理及管理软件，用于连接PC与控制主机进行监视、控制
- 可同时通过多块IP-2000模块接入多台Vista120主机，具有通过串口、网络、公共电话网等多种方式进行接警处理的功能和多媒体警情处理功能。
- 模拟主机的8个控制键盘(监控主机的8个子系统)和一个串口(用于接收主机串口信息)
- Pc的接口为标准的网络接口，因此拓展了主机和监控点的空间距离
- 支持TCP／IP协议，适用标准的10M局域网
- 适用于VlSTA-120／250BP／20P等主机
- 网络接口：RJ45（10BASE-T）以太网
- 串行接口：ADEMCO公司的Vista-120主机专用键盘串行接口
- 支持协议：ARP、TCP、UDP、Vista-120主机专用键盘通信协议
- 数据率：4.8Kbps(串口)，10Mbps(网络)
- 工作温度：-10~60℃
- 电源：12V，150mA；
- 物理尺寸（高*宽*长）：2.2x7.1x14.9cm
|
|
|
|
| |
|
 |
|

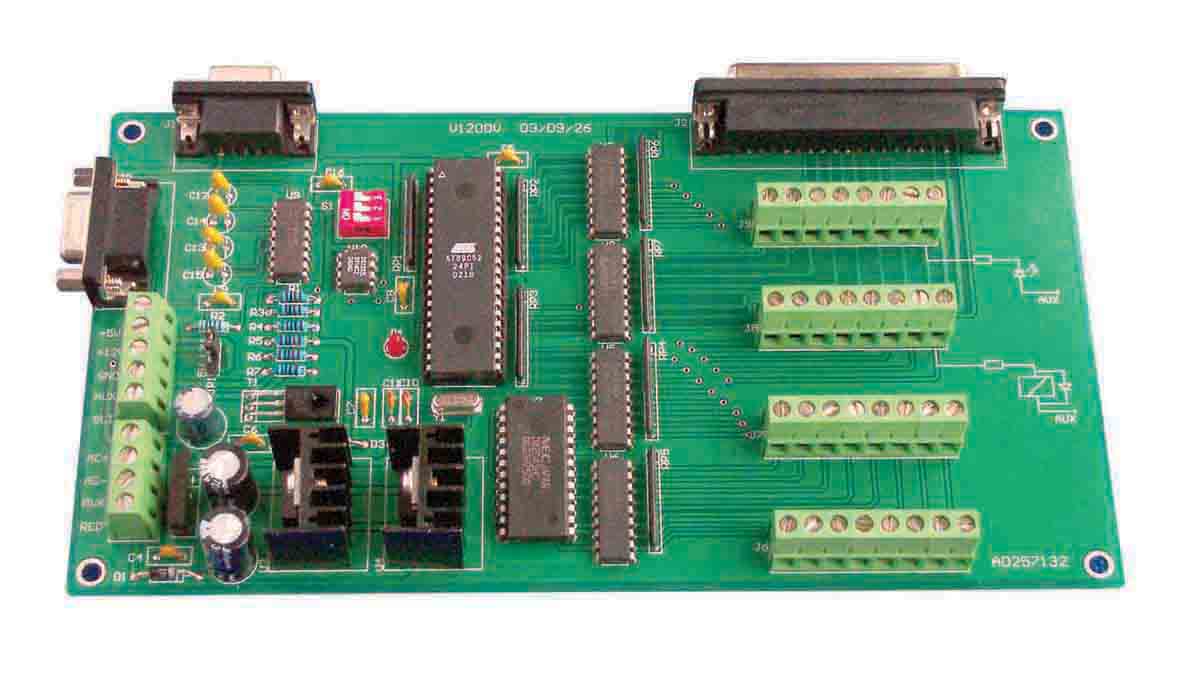

V120DV-E 可编程显示模块 |
- 120DV-E是配合VISTA-120/250BP报警主机使用的可编程联动模块，它可为报警主机提供32路LED显示、电平驱动，并由V120RY提供继电器开关量输出，是组成电子地图板以及监控报警联动系统的基础模块。V120DV-E具有强大的编程功能，是V120DV的增强版产品。
功能特点：
- 在未编程或编程清空时，V120DV-E完全兼容V120DV，为Vista120/250BP主机的每个防区配备一个联动回路，发生报警回路动作，报警恢复后15秒，回路恢复；
- 支持对Vista120/250BP常见的事件条目进行联动编程，允许设定回路延时时间（0－240秒）、动作时间（0－240秒，或长动作）；
- 支持一条事件条目按不同方式联动多个回路，同时支持多个事件条目按不同方式联动同一回路；
- 支持用户对不同V120DV-E联动板进行编号。
- 电气指标：
尺寸：215mm×116mm
安装孔距尺寸：215mm×116mm
工作电压：AC16.5V或DC12V供电
工作电流：守候状态，125mA；V120RY继电器模块全部动作时，850mA
继电器触点容量：1A 125VAC 或2A 28VDC
|
|
|
|
| |
|
 |
|
V120RY 继电器输出模块 |
- V120RY是V120DV显示驱动模块配套的继电器输出模块，它和V120DV显示驱动模块组合起来，为VISTA-120/250BP报警主机提供32路继电器输出，它可以对应每个报警防区提供一个继电器输出端口，MAX提供128路继电器输出。
- 电气指标：
尺寸：215mm×116mm（显示驱动模块）215mm×116mm（继电器模块）
安装孔距尺寸：215mm×116mm（显示驱动模块）215mm×116mm（继电器模块）
电压：DC12V或AC16.5V
电流：守侯状态，125mA；V120RY继电器模块全部动作时，850mA
继电器触点容量：1A 125VAC 或2A 28VDC
|
|
|
|
| |
|
 |
|
MUTI_COM0/4 多串口分配器 |
- 多串口分配器MUTI_COM是为多个V120DV并联使用提供多路串口输出的扩展模块。
- 它包括1个232串口输入口COM0和4个232串口输出口COM1-COM4。

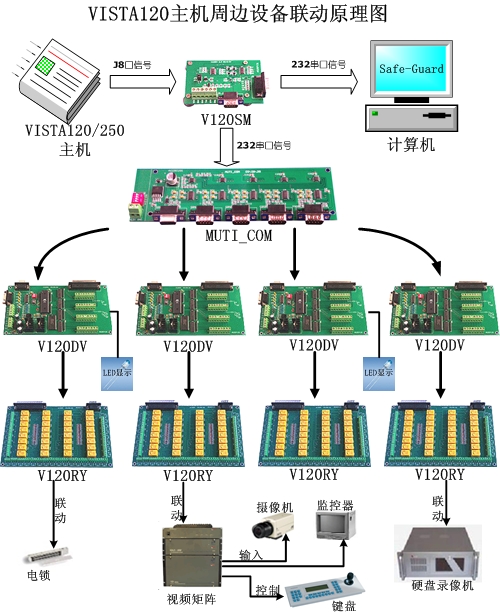

- 当从V120SM的串口输出口COM2连接一个以上的V120DV时，就需要先将V120SM的COM2串口连接到MUTI_COM的COM0口，再从MUTI_COM的COM1到COM4输出给V120DV。
|
安装手册 认证证书 |
|
|
| |
|
 |
|
V120SM 串口转换模块 |
- VISTA-120/250BP主机串口转换模块V120SM是针对安定宝VISTA-120/250BP报警主机的J8口设计的串口转换模块，它可以将收到的信号以232串口信号同时输出给计算机软件和V120DV显示驱动模块V120RY继电器输出模块，用来报警联动其他设备。
- 是VISTA-120/250BP报警主机信号输出不可缺少的转换模块。
- 尺寸：90mm×66mm
- 安装孔距尺寸：65mm×50mm
- 电压：DC12V供电
- 电流：100mA
|
|
|
|
| |
|
 |
|
4286 语音模块 |
- 英语语音提示，通过电话数字键盘的操作可代替安保LCD键盘及其它键盘的状态显示。
- 该模块还提供用户通过电话远程控制报警主机的功能
- 到控制主机：7根线(4根线与控制键盘相连，2根线与电话相连，另一根与控制主机的地线相连)
- 到电话系统：2根线与电话连接
- 可将所接入的音频/语音电话用作一个远程控制键盘
- 允许通过电话按键远程查询系统的布／撤防状态，并带有英语语音提示
- 固定英语状态描述符
- 电气：160mA/12 VDC
- 可控制主机：VISTA-10SE，VlSTA-25，VlSTA-120
- 尺寸：108 x 163 x 32 mm
|
|
|
|
| |
|
 |
|
4209U 防火防区总线扩充模块 |
|
| 安装手册 认证证书 |
|
|
| |
|
 |
|
VISTAVIEW-100视频切换模块 |
- 4路视频输入，适用于75欧姆的黑白或彩色摄像机
- 2路视频输出，适用于75欧姆的监视器或录象机
- 1路C型继电器输出
- 1路视频丢失信号OC门输出
- 编程与ADEMC0的4204继电器模块一样
- 视频输入／输出使用BNC头
- 电气：12VDC，72mA
- 尺寸：108×163 × 32 mm
|
| 安装手册 认证证书 |
|
|
| |
|
 |
|
PNL-PRINTER 报警打印机 |
报警打印机是为Honeywell23（原c&k）系列、VISTA系列等报警主机配备的，它能实时快速的打印输出报警主机状态等各类信息，方便用户查看。
功能特点：
- 内置时钟提供准确的打印时间，月误差小于0.6秒；
- 选配设置器可方便的设置时钟、选择打印内容；
- 打印机却只由蜂鸣器报警声提示；
- 主电源和充电电池提供不间断供电；
- 主电源断电后打印机能继续分析事件条目；
- 主电源恢复后能自动打印断电期间新近的25条事件；
- 手动断电后能保存20条历史信息。
|
| 安装手册 |
|
|
| |
|
|
